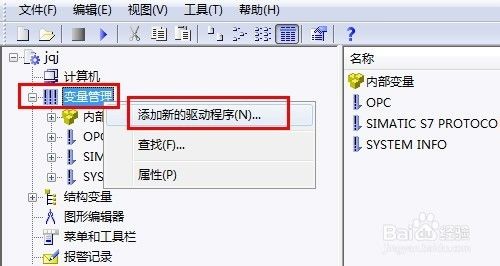

首先在WinCC項目中添加通訊驅動程序。打開WinCC軟件，在項目管理器窗口中選中“變量管理”，單擊鼠標右鍵，在彈出的的菜單中選擇“添加新的驅動程序”

在彈出的“添加新的驅動程序”對話框中找到“SINMATIC S7 Protocol Suite.chn”文件，選中該文件，單擊“打開”，如下圖

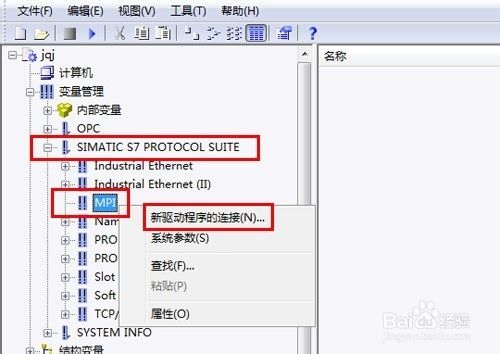

在變量管理目錄下新增一個“SINMATIC S7 Protocol Suite”子目錄，在其中找到“MPI”,單擊鼠標右鍵，在彈出的菜單中選擇“新驅動程序的連接”

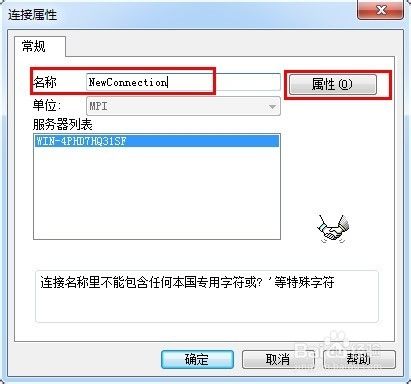

在彈出的“連接屬性”對話框中可以為新建的邏輯連接輸入一個名稱，單擊“屬性”按鈕會彈出“連接參數--MPI”對話框

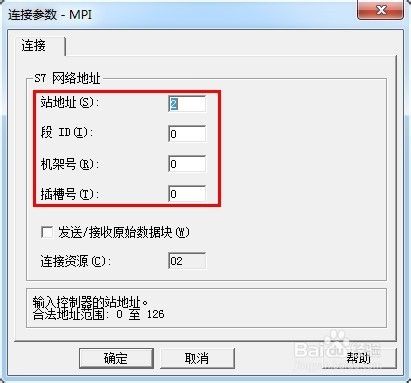

在“連接參數--MPI”對話框中可以輸入對應CPU的“站地址”、“段ID”、“機架號”和“插槽號”，如下圖，設置好后單擊確定按鈕

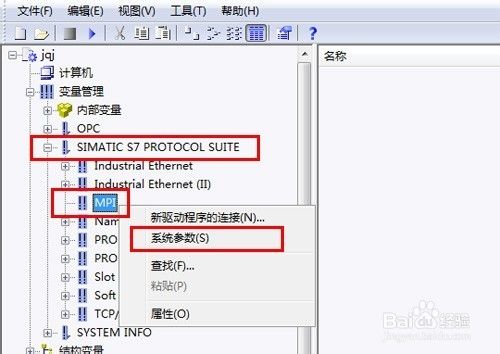

再在變量管理目錄下 “SINMATIC S7 Protocol Suite”子目錄中找到“MPI”,單擊鼠標右鍵，在彈出的菜單中選擇“系統參數”

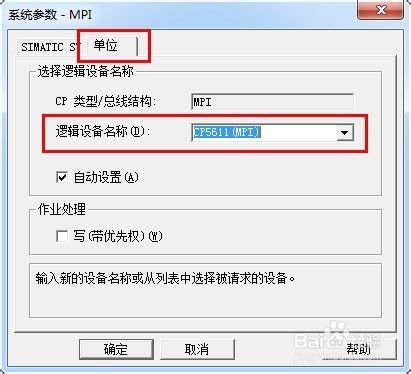

在彈出的“系統參數”對話框中選擇“單位”選項卡，選擇“邏輯設備名稱”下拉列表框中，可以選擇WinCC與PLC通信的硬件設備

至此，我們就完成了WinCC與PLC通信連接的設置
